電機驅動系統是一個應用非常廣泛的部件，對電機的壽命試驗是提高和驗證電機可靠性的重要手段?，F(xiàn)在常用的測試平臺基本上都是采用從電網上吸收能量提供給被測電機，采用磁制動器進行被測電機的負載調節，該方法需從電網上吸收大量電能又以磁制動器耗能的方式工作，該方式故障率高、控制精度低同時大量浪費能源。目前也有些電機測試平臺采用了電能回饋方式，即由電網上吸收能量提供給被測電機，同時也能夠?qū)崿F(xiàn)對被測電機的能量回饋到電網的功能，但該方式需要采用電網同步逆變器向電網進行能量回饋，其缺點是向電網進行回饋能量時對電網產生諧波干擾，影響電網質量，同時控制復雜，成本高。

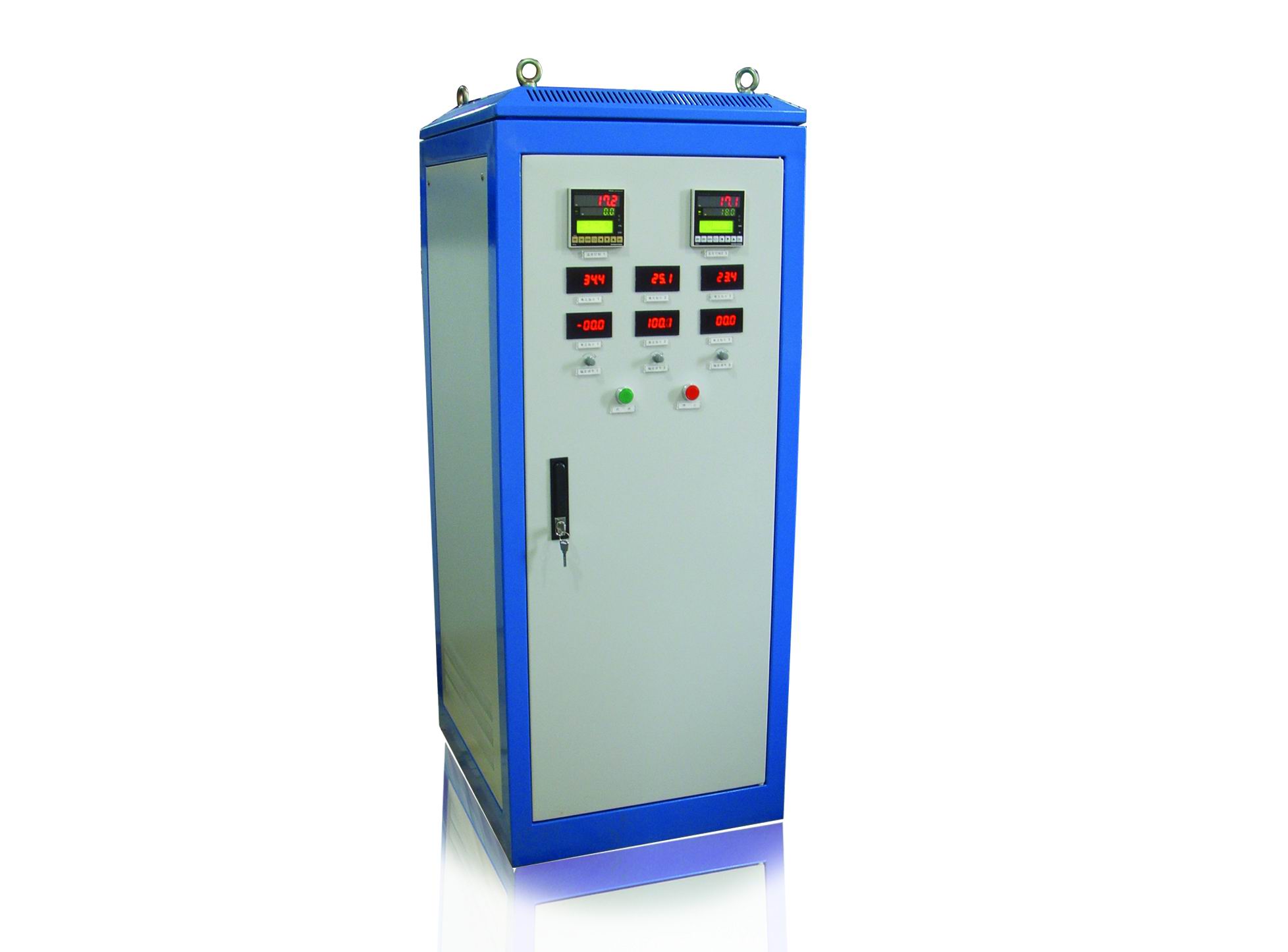

我公司應用專利技術開發生產的饋電式電機壽命試驗電源，采用直流電能電源系統內部回饋的方式，實現電機壽命試驗的節能運行?？蓮V泛應用于電動機、發電機、電機控制器的壽命試驗、加載試驗。
饋電式電機壽命試驗電源具有優越的節電效果，在電機壽命試驗時，只需從電網上吸收部分電能提供給被測電機用于啟動，調節發電機所產生的回饋電能，能夠?qū)崿F(xiàn)被測電機負載的精確調節，節電效率超過70%。因為不再需要磁制動器進行被測電機的負載調節，所以同時節省了磁制動器的采購費用，也省去了磁制動器水冷卻的煩惱。
在電機的測試過程中，隨著負載的增加，就需要電源提供更大的電流給被測電機，也就是說電網需要提供更多的電能給被測電機。傳統的電渦流加載方式，相當于陪試發電機和負載一體化，產生的熱能由冷卻水進行耗能。
直流饋電式電機測試方式的關鍵是把發電機所產生的電能，經過精確控制后再提供給被測電機，實現能量的回饋。在電機的測試過程中，控制裝置不對被測電機回饋電能，被測電機屬于空載運行。隨著回饋電能的逐漸增加，相當于發電機的負載在逐漸增加，也就相當于被測電機的負載在逐漸增加。被測電機負載的增加需要電源提供更多的電能，在直流饋電式電機測試方式中，被測電機加載所需的電能不是由電網提供，而是由陪試發電機產生的電能來提供。因此，傳統電渦流加載方式需要消耗的電能在直流饋電式電機測試方式中得到再利用。
直流饋電式電機測試方式的優點不僅僅是能夠節約電能，更重要的是實現被測電機加載的精確控制，同時回避了傳統的電渦流加載方式的水冷卻的麻煩和故障率高以及大功率電機、高轉速測量的問題。
產品特點：
1， 采用PWM脈寬調制技術，進口的IGBT和MOSFET作為功率開關原器件。整機設計合理，性能優越，使用我公司電源可明顯降低生產成本，提高用電效率，提高產品質量。
2， 體積小，重量輕，對電網污染小，功率因數高，轉換效率高，節能環保，功能齊全，性能穩定可靠，生產工藝嚴格完善。整機電路板和器件涂有三防硅膠層，運用了防腐防潮，防秀的工藝制作，增強了產品的防腐蝕能力，延長了電源的使用壽命；工作效率達到90%以上。
3， 電流精度<1% 電壓精度≤1%,紋波系數≤1%。
4， 采用了風冷式和水冷式設計，安裝方便，操作簡單，并配有遠程控制盒
5， 保護功能齊全：具有穩流限壓，穩壓限流，過流，過壓，過熱，過載，缺相，短路等保護功能。
6， 具有軟啟動方式，工作狀態指示，及故障指示，恒壓恒流自動轉換，可加裝時間計時器，自己設置換向時間，數字顯示（電壓，電流），極大方便用戶自由設置和使用。
7， 可附加USB, RS23, RS485，CAN, GPIB, LAN,模擬量（0-5V,0-10V，4-20mA）PLC等多種通訊接口與計算機連接實現人機界面控制方便用戶遠程操作和控制。
主要應用：
直流有刷電動機壽命試驗、加載試驗；直流有刷電機控制器壽命試驗、加載試驗；直流有刷發電機壽命試驗、加載試驗；直流無刷電動機壽命試驗、加載試驗；直流無刷電機控制器壽命試驗、加載試驗；直流無刷發電機壽命試驗、加載試驗；變頻器的壽命試驗、加載試驗；交流三相發電機壽命試驗、加載試驗；
技術參數：
|
品名
|
直流電機/馬達測試老化電源
|
|
項目
|
參數
|
|
輸入
|
相數
|
1φ2W+G或3φ4W+G
|
|
電壓
|
AC220V±15% 或AC 380V±15% 50Hz/60HZ
|
|
輸出
|
功率
|
500W-500KW
|
|
電壓
|
0-額定值電壓可調
|
|
電壓穩定度
|
源效應：<±0.3%整定值； 時漂：<1%額定值; 溫漂：<0.04%額定值/度; 負載效應：<1-3%；
|
|
電流
|
0-額定值電流可調
|
|
電流穩定度
|
源效應：<±0.3%整定值； 時漂：<1%額定值； 溫漂：<0.04%額定值/度; 負載效應：<1-3%整定值；
|
|
輸出頻率
|
20Hz-5000Hz，5000HZ-100KW
|
|
紋波及雜訊
|
＜1-5%
|
|
輸出波型
|
方波/直流 |
|
調制方式
|
脈寬調制
|
|
效率
|
≥90%（功率因數0.95以上）
|
|
工作限度
|
可滿負載長時間工作
|
|
控制和顯示
|
啟動/停止
|
本機或外控（備注：遠控箱 0-10V 4-20mA 485通訊 RS232等多種接口需客戶選配）
|
|
自動換向
|
自動換向時間0-9999S可自由設置
|
|
顯示
|
電壓值，電流值，故障
|
|
顯示分辨率
|
電壓0.1V、電流0.1A
|
|
伺服類別
|
恒壓/恒流
恒壓模式：電流將隨負載變化而變化
恒流模式：電壓將隨負載變化而變化
|
|
冷卻方式
|
強制風冷
|
|
保護功能
|
電源輸入（過壓，欠壓，缺相）過溫，輸出過壓，短路
|
|
耐壓
|
輸入對機殼 1500VAC 1分鐘 輸入對輸出 1500VAC 1分鐘
|
|
絕緣電阻
|
輸入對機殼 20MΩ 500VDC , 輸出對機殼 20MΩ 500VDC
|
|
使用環境要求
|
室內使用，-10度-45度，相對溫度＜90%
|
|
防護等級
|
IP20
|
|
